一、無組織排放定義

　　針對于無組織排放的定義，主要是依據《大氣污染物綜合排放標準》(GB 16297-1996)和《揮發新有機物無組織排放控制標準》(GB 37822-2019)的定義來確認，具體如表1所示。兩者定義重點關注的是廢氣排放點，只要不經過排氣筒的無規則排放，都為無組織排放。而(GB 37822-2019)更關注在排放的位置及源頭點位。

表1：無組織排放定義

《大氣污染物綜合排放標準》（GB 16297-1996）	《揮發新有機物無組織排放控制標準》（GB 37822-2019）
大氣污染物不經過排氣筒的無規則排放。低矮排氣筒的排放屬有組織排放，但在一定條件下也可造成與無組織排放相同的后果。	大氣污染物不經過排氣筒的無規則排放，包括開放式作業場所逸散，以及通過縫隙，通風口和類似開口(孔)的排放等。

　　二、揮發性有機物無組織管控發展

　　揮發性有機物自管以來，無組織排放就一直是重點關注的一環。生態環境部及其他管理部門在多個文件重點提及相關管理要求。從表2所示, 揮發性有機物無組織管控的要求越來越細化，重視程度越來越高，也更加突顯出妥善解決好無組織排放的問題，對揮發性有機物綜合治理非常關鍵。

表2：揮發性有機物無組織管控發展

“十三五”揮發性有機物污染防治攻堅方案-2017	加強廢氣收集與處理，有機廢氣收集率不低于 80%；石化行業開展LDAR相關工作等
打贏藍天保衛戰三年行動計劃-2018	實施VOCs專項整治方案，對物料（含廢渣）運輸、裝卸、儲存、轉移和工藝過程等無組織排放實施深度治理
揮發性有機物無組織排放控制標準-2019重點行業揮發性有機物綜合治理方案-2019	全面加強無組織排放控制加強設備與場所密閉管理提高廢氣收集率加強設備與管線組件泄漏控制
2020年揮發性有機物治理攻堅方案-2020	強化無組織排放控制，全面執行《揮發性有機物無組織排放控制標準》，重點區域應落實無組織排放特別控制要求。
加快解決當前揮發性有機物治理突出問題-2021	無組織排放問題突出；治理設施綜合效率低；源頭控制力度不足
揮發性有機物治理使用手冊(第二版)-2021	揮發性有機物綜合整治工程全面提升廢氣收集率、治理設施同步運行率和去除率

　　三、無組織排放點位源

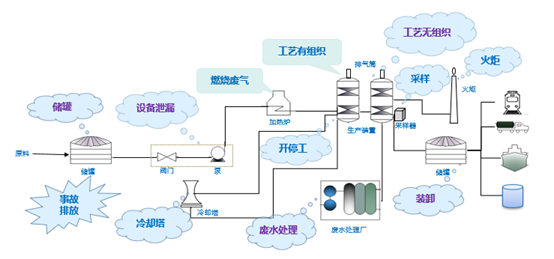

　　如圖1所示，常見涉揮發性有機物排放單位的無組織排放源主要有12類，根據筆者多年現場實地調研，對于大部分排放企業，主要無組織排放源在儲罐呼吸閥、裝卸車過程、動靜密封點泄漏、工藝有組織和工藝無組織排放等五大部分，其中工藝無組織排放和動靜密封點泄漏是重中之重。

圖1：揮發性有機物無組織排放點源

　　按照《揮發新有機物無組織排放控制標準》(GB 37822-2019)劃分，涉及揮發性有機物工藝生產無組織排放可以分為VOCs基礎化工原料生產過程和含VOCs產品的使用過程。

　　01、VOCs基礎化工原料生產過程

　　物料投加和卸放：液體物料、粉粒料密閉投加化學反應單元：進料口/出料口/檢修口/攪拌口/觀察孔等置換/揮發排氣分離精制單元：離心/過濾/干燥/吸收/洗滌/蒸餾/萃取/冷凝等單元排氣抽真空系統：干式真空泵排氣配料加工和產品包裝：混合/攪拌/研磨/造粒/切片/壓塊等配料加工過程，以及含VOCs產品的包裝(灌裝、分裝)過程排氣

　　02、含VOCs產品的使用過程

　　調配：混合、攪拌等涂裝：噴涂、浸涂、淋涂、輥涂、刷涂、涂布等印刷：平版、凸版、凹版等粘結：涂膠、熱壓、復合、貼合等印染：染色、印花、定型等干燥：烘干、風干、晾干等清洗：浸洗、噴洗、淋洗、沖洗、擦洗等成型：混煉/塑煉/塑化/熔化/擠出/注射/壓制/壓延/發泡/紡絲等

　　四、無組織排放收集系統設計規范

　　揮發性有機物管控以來，并未出臺相關的無組織設計規范等，目前只是在《揮發新有機物無組織排放控制標準》(GB 37822-2019)管理要求中提及，測量點應選取在距離排風罩開口最遠處的無組織排放位置，控制風速不低于0.3m/s。

　　由于缺乏專業獨立的設計規范，現有系統主要是根據廢氣收集方式，依托其他的設計規范來設計。

　　主要的設計規范可以分為三類：①全密閉收集設計規范;②排氣罩(非全密閉)收集設計規范;③其他工程類設計規范。

　　01、全密閉收集設計相關規范

　　涂裝作業安全規程涂層烘干室安全技術規定 GB 14443-2007涂裝作業安全規程噴漆室安全技術規定 GB14444-2006潔凈廠房設計規范 GB50073-2013

　　02、排氣罩(非密閉)收集相關設計規范

　　通風櫥類：《化工實驗室化驗室供暖通風與空氣調節設計規范》JG_T 222-2007《實驗室變風量排風柜》JG_T 385-2012《無風管自凈型排風柜》

　　集氣罩類：《集氣罩分類及技術要求》GB/T 16758-2008AQ局部排風設施控制風速檢測與評估技術規范 AQ-T-4274-2016

　　03、其他工程類相關設計規范

　　簡明通風設計手冊 孫一堅主編三廢處理工程技術手冊 廢氣篇 劉天齊主編實用供熱空調設計手冊 陸耀慶主編

　　五、無組織排放收集系統設計

　　無組織排放管控的重點就是用合理的風量，采用合理的收集方式將廢氣由無組織排放變成有組織排放，設計技術路線主要是：識別污染源位置-確定污染源收集方式-核算廢氣收集風量。

　　污染源收集方式和風量設計是此系統設計的關鍵，也是目前無組織排放的難點。

　　01、全密閉收集方式及風量設計

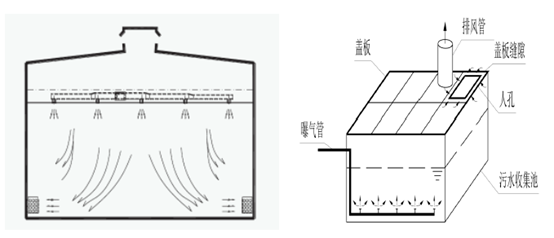

　　全密閉收集方式主要是通過對車間或者是某個工藝段進行密閉，采用整體換風或負壓的形式收集廢氣，最常見于噴漆房、烘干房，潔凈車間，污水處理廠等工序或者車間,也可以運用于點源多且分布比較錯亂的工況下。目前主要參照的設計規范有《涂裝作業安全規程噴漆室安全技術規定》(GB14444-2006)和《潔凈廠房設計規范》(GB50073-2013)。

　　如圖表3所示，依據(GB14444-2006)規范，對于全密閉收集情況下，噴漆室相關風速的管控要求。

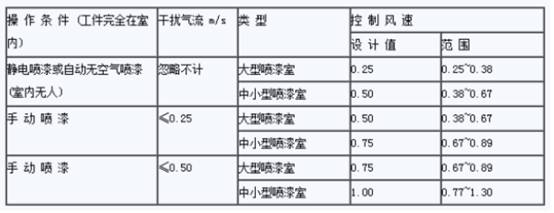

表3：《涂裝作業安全規程噴漆室安全技術規定》

　　根據表3要求，密閉(噴漆室)的收集風量按下式計算：

　　L= V × F × β × 3600式中：L—收集風量，m3/h;v—控制風速，m/s;F—截面積面積，m2;β—安全系數，一般取1. 05~1.1

　　如表4所示，依據(GB50073-2013)規范，對于全密閉收集情況下，潔凈廠房相關換氣次數的管控要求。

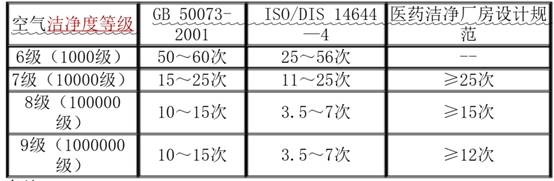

表4：《潔凈廠房設計規范》
