4 排放過程（工況）監控系統的組成

4.1 一般規定

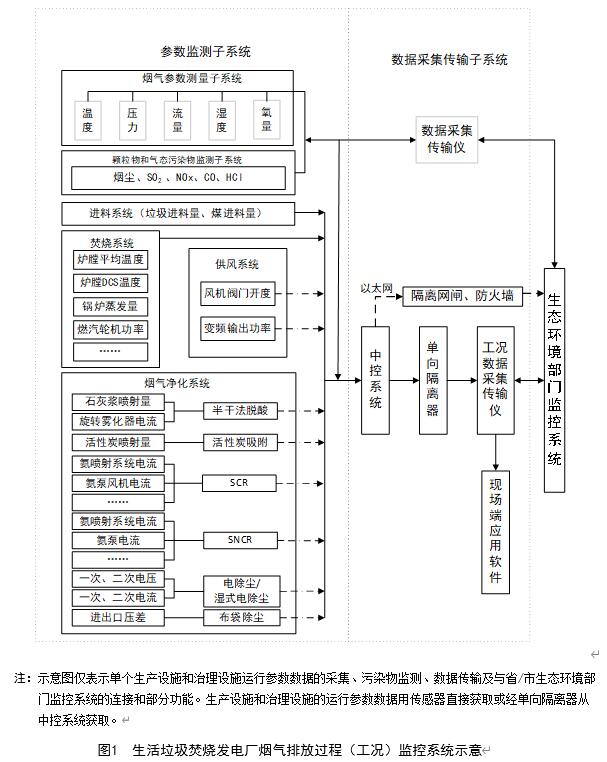

PMS由現場端監控系統和省/市生態環境監控系統兩部分構成，其系統示意圖見圖1。

注：示意圖僅表示單個生產設施和治理設施運行參數數據的采集、污染物監測、數據傳輸及與省/市生態環境部門監控系統的連接和部分功能。生產設施和治理設施的運行參數數據用傳感器直接獲取或經單向隔離器從中控系統獲取。

4.2 現場端監控系統

由參數監測、數據采集傳輸和應用軟件三個子系統組成：

a) 參數監測子系統：由各類傳感器和監測設備組成，能夠準確、完整、系統的獲取生產設施、治理設施運行的關鍵參數數據和污染物排放及煙氣參數監測數據。

b) 數據采集傳輸子系統：由中控系統、數據采集傳輸儀、局域網組網設施等組成，可實現數據的采集、存儲、傳輸?shù)裙δ堋?/p>

c) 現場端應用軟件：工藝監控、數據審核、工況核定、異常報警和趨勢預警。實施現場監測數據的統計分析，治理設施運行狀態的判定。

4.3 生態環境部門監控系統

接受多個現場端監控系統的信息，實現現場數據的監控、匯總、統計分析、報警管理、共享交換等功能；根據環境管理的需要，可擴展環境監察、環境信用評價、企業綠色信貸及其他方面的功能。

5 排放過程（工況）監控系統要求

5.1 硬件要求

5.1.1

儀器設備應在醒目處標識產品銘牌，銘牌標識應符合GB/T13306的要求。

5.1.2

顯示器無污點，顯示部分的字符均勻、清晰、屏幕無暗角、黑斑、彩虹、氣泡、閃爍等現象。

5.1.3

機箱外殼應耐腐蝕、密封性能良好、表面無裂紋、變形、污濁、毛刺等現象，表面涂層均勻、無腐蝕、生銹、脫落及磨損現象。產品組裝堅固、零部件無松動。按鍵、開關等控制靈活可靠。

5.1.4

機箱外殼應有足夠的強度和剛度，能承受安裝組件及短路時產生的機械應力和電動力，同時不因設備的吊裝、運輸?shù)惹闆r影響設備的性能。

5.2 環境條件

適應溫度、濕度環境的能力應分別符合GB/T6587.2 和GB/T6587.3中環境組別為II組的要求，抗振動性能應符合GB/T6587.4的要求，抗電磁干擾能力應符合GB/T18268.1的有關要求。

5.3 安全要求

5.3.1

儀器設備應在醒目處標識產品銘牌，銘牌標識應符合GB/T13306的要求。

5.3.2

顯示器無污點，顯示部分的字符均勻、清晰、屏幕無暗角、黑斑、彩虹、氣泡、閃爍等現象。

5.4 功能要求

5.4.1 現場端監控系統

現場端監控系統的主要功能是提供基礎數據來源、向生態環境部門監控系統傳輸分析處理后的數據、應用多種方式查詢現場數據，安裝預測污染物排放的模型軟件后分析處理輸入模型的數據和模型輸出數據。

5.4.1.1 參數監測子系統

參數監測子系統的監測要求參見附錄A。

現場通過二維碼來標識和定位參數監測子系統各因子對應設備的測點信息，二維碼至少應包含排污單位統一社會信用代碼、工況監測因子編碼分類、處理工藝分類、工況監控因子名稱、工況監控設備編碼等信息，具體參見附錄B.4。

5.4.1.2 數據采集傳輸子系統

5.4.1.2.1 數據獲取

5.4.1.2.1.1 通過硬接線方式通過數據采集傳輸儀從監控生產設施和治理設施的運行參數和電氣參數的儀器儀表端直接采集數據；

5.4.1.2.1.2 通過與企業的中控系統或DCS/數據采集傳輸儀連接獲取監控生產設施和治理設施的運行參數和電氣參數的數據。

5.4.1.2.1.3 企業污染物生產設施和治理設施的運行參數和電氣參數等監控?cái)?shù)據（以下簡稱“工況數據”），由工況數據采集傳輸儀從中控系統（DCS系統或SIS系統）中獲取，也可以從中控系統通過以太網安裝隔離網閘或防火墻等方式實現工況數據上傳。工況數據的采集頻率為1 min一次。

5.4.1.2.2 信號接入要求

5.4.1.2.2.1 工況數據采集傳輸儀要求：至少應具備8個模擬量輸入通道，應支持4~20mA、0~20mA電流輸入或0~5V電壓輸入，信號采集精度不低于0.1%；至少應具備8路開關量輸入通道，帶光電隔離；應至少具備6個RS232/485通訊接口，用于連接監測儀表；備1個標準10/100M以太網口用于連接以太網；支持模擬量、開關量、RS232/485端口擴展；

5.4.1.2.2.2 信號電纜配置要求：對于模擬量輸入信號，開關量輸入（輸出）信號，應采用屏蔽電纜，宜采用屏蔽雙絞電纜，屏蔽層要單端接地；

5.4.1.2.2.3 模擬信號隔離要求：模擬信號應隔離，以增強現場與遠傳信號的可靠性，模擬輸入通道應具有隔離功能，可采用普通光耦隔離、線性光耦隔離或變壓器隔離等其它信號隔離方法，應采用適應實際工況需要的規格型號，保證參數的準確采集；

5.4.1.2.2.4 信號電纜安裝要求：如果信號電纜和電源電纜之間的間距小于15cm，應在信號電纜和電源電纜之間設置屏蔽用的金屬隔板，并將隔板接地，避免交叉走線，以減少干擾；當信號電纜和電源電纜垂直方向或水平方向安裝時，信號電纜和電源電纜之間的間距應大于15cm；

5.4.1.2.2.5 物理隔離裝置要求：依據電力系統二次安全防護的要求，在垃圾焚燒發電廠獲取工況數據時應加裝單向物理隔離裝置，選用的隔離設備應經國家繼電保護及自動化設備質量監督檢驗中心和公安部計算機信息系統安全產品質量監督檢驗中心檢測合格；

5.4.1.2.2.6 PMS同設備現場之間的接線應符合DL/T5136的要求，所采用的硬件采集設備應符合DL/T5137的要求。

5.4.1.2.3 數據傳輸

PMS的數據編碼規則和傳輸協議應符合國際電工委IEC60875-5-104規約和HJ212標準的要求，對于HJ 212未覆蓋部分，需遵循本文件的要求，應符合附錄B要求。

工況數據采集傳輸儀通過有線、無線網絡將數據發送至省/市生態環境部門監控系統。支持實時數據傳輸、歷史數據補遺、遠程參數設置等功能。

5.4.1.2.4 數據安全

在現場端監控系統和省/市生態環境部門監控系統中間設置防火墻，企業現場的工況數據由工況數據采集傳輸儀通過VPN數據通道發送至省/市生態環境監控中心。

5.4.1.2.5 信號采集誤差要求

工況數據采集傳輸儀模擬量采集傳輸過程中產生的誤差應小于1‰。

5.4.1.2.6 系統時鐘計時誤差

工況數據采集傳輸儀系統時鐘時間控制48小時內誤差不超過±0.5‰，并能通過生態環境部門監控系統對工況數據采集傳輸儀時鐘進行校準。

5.4.1.2.7 存儲要求

工況數據采集傳輸儀應具備斷電保護功能，斷電后所存儲數據不丟失。存儲容量不低于128 G，能保存3年及以上的1分鐘數據并支持通過移動介質導出。1年以上的數據采用數據庫文件備份技術導出至其他存儲介質。

5.4.1.2.8 后備電源

工況數據采集傳輸儀應配備后備電源。當外部電源停止供電后，后備電源可以持續供電，持續工作時間不低于3小時。外部電源正常供電時，可以對后備電源充電。
