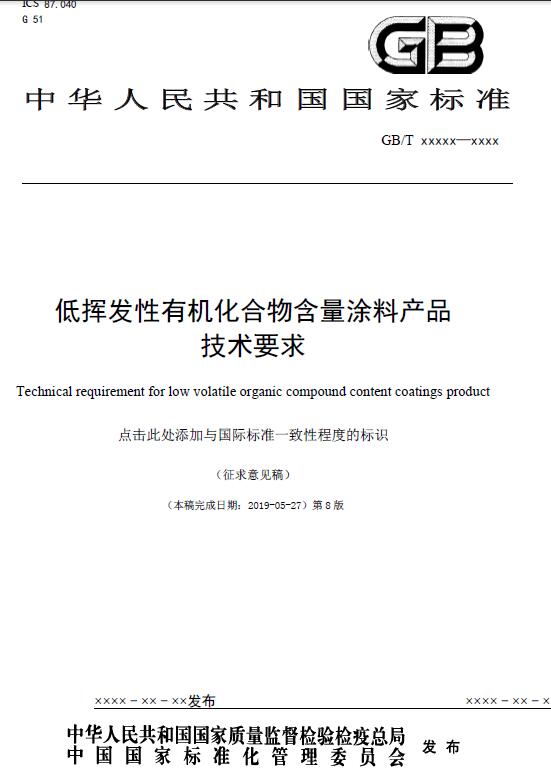

《低揮發(fā)性有機化合物含量涂料產(chǎn)品技術(shù)要求（征求意見稿）》發(fā)布。詳情如下：

低揮發(fā)性有機化合物含量涂料產(chǎn)品技術(shù)要求

1 范圍

本標(biāo)準(zhǔn)規(guī)定了低揮發(fā)性有機化合物含量涂料產(chǎn)品的術(shù)語和定義、要求、試驗方法、判定規(guī)則、標(biāo)識等。

本標(biāo)準(zhǔn)適用于低揮發(fā)性有機化合物含量涂料產(chǎn)品的判定。粉末涂料、無機建筑涂料（含建筑無機粉體涂裝材料）、建筑用有機粉體涂料等涂料產(chǎn)品中揮發(fā)性有機化合物（VOC）含量通常很少，可歸入低揮發(fā)性有機化合物含量涂料產(chǎn)品。

本標(biāo)準(zhǔn)不適用于航空航天涂料、核電涂料、軍用涂料。

2 規(guī)范性引用文件

下列文件對于本文件的應(yīng)用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。

GB/T 3186 色漆、清漆和色漆與清漆用原材料 取樣

GB/T 8170—2008 數(shù)值修約規(guī)則與極限數(shù)值的表示和判定

GB/T 9750 涂料產(chǎn)品包裝標(biāo)志

GB 24409—XXXX 車輛涂料中有害物質(zhì)限量

GB 30981—XXXX 工業(yè)防護涂料中有害物質(zhì)限量

GB XXXX—XXXX 船舶涂料中有害物質(zhì)限量

GB XXXX—XXXX 室內(nèi)地坪涂料中有害物質(zhì)限量

GB XXXX—XXXX 建筑用墻面涂料中有害物質(zhì)限量

GB XXXX—XXXX 木器涂料中有害物質(zhì)限量

3 術(shù)語和定義

下列術(shù)語和定義適用于本文件。

3.1低揮發(fā)性有機化合物含量涂料產(chǎn)品 low volatile organic compound content coatings product 施工狀態(tài)下涂料產(chǎn)品中存在的揮發(fā)性有機化合物的質(zhì)量符合本標(biāo)準(zhǔn)相應(yīng)產(chǎn)品的揮發(fā)性有機化合物含量限量要求的涂料產(chǎn)品。

注：例如，水性涂料、粉末涂料、輻射固化涂料、低VOC含量的溶劑型涂料、無溶劑涂料等。

3.2涂料 coating

液體、糊狀或粉末狀的一類產(chǎn)品，當(dāng)其施涂到底材上時，能形成具有保護、裝飾和/或其它特殊功能的涂層。

[GB/T 5206—2015，定義2.51]

3.3水性涂料 water-borne coating

揮發(fā)物的主要成分為水的一類涂料。

[GB/T 5206—2015，定義2.274]

注1：在使用時加水的涂料產(chǎn)品也屬于水性涂料，如建筑無機粉體涂裝材料等。

注2：美國EPA method 24中規(guī)定，術(shù)語水性涂料是指涂料的揮發(fā)組分中水含量超過5%（質(zhì)量分?jǐn)?shù)）的任何涂料。

3.4輻射固化涂料 radiation curable coating

通過輻射固化方式固化的一類涂料。 注：例如，紫外光（UV）固化涂料、電子束（EB）固化涂料等。 [GB/T 35602-2017，定義3.8]

3.5粉末涂料 powder coating

粉末狀的涂料，在其熔融（也可能要經(jīng)過固化）后可制得連續(xù)的漆膜。

[GB/T 5206—2015，定義2.52]

3.6揮發(fā)性有機化合物（VOC） volatile organic compound

在所處環(huán)境的正常溫度和壓力下，可以自然蒸發(fā)的任何有機液體和/或固體。

注1：目前涂料領(lǐng)域的所使用的術(shù)語VOC，參見揮發(fā)性有機化合物含量（VOC含量）。

注2：美國政府法規(guī)中規(guī)定，術(shù)語VOC僅限于那些在大氣中具有光化學(xué)活性的化合物（見ASTM D3960），而任何其他的化合物被定義為豁免化合物。

[GB/T 5206—2015，定義2.270]

3.7揮發(fā)性有機化合物含量（VOC含量） volatile organic compound content

在規(guī)定的條件下測得的涂料中存在的揮發(fā)性有機化合物的質(zhì)量。

注：所需考慮的化合物的性質(zhì)和數(shù)量將取決于涂料應(yīng)用的領(lǐng)域。對于每個應(yīng)用領(lǐng)域而言，限量值和測定或計算的方法是通過法規(guī)規(guī)定或約定。

[GB/T 5206—2015，定義2.271]

3.8施工狀態(tài) application condition

在施工方式和施工條件滿足相應(yīng)產(chǎn)品技術(shù)說明書中的要求時，產(chǎn)品所有組分混合后，可以進行施工的狀態(tài)。

4 要求

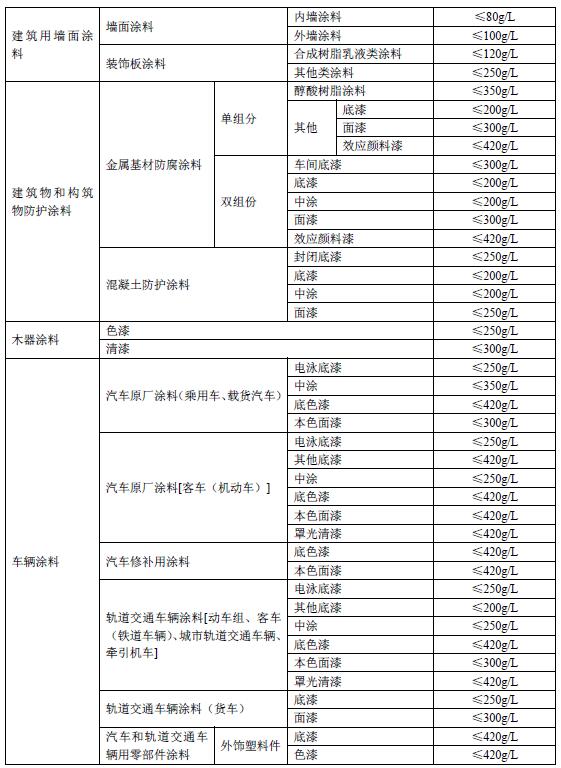

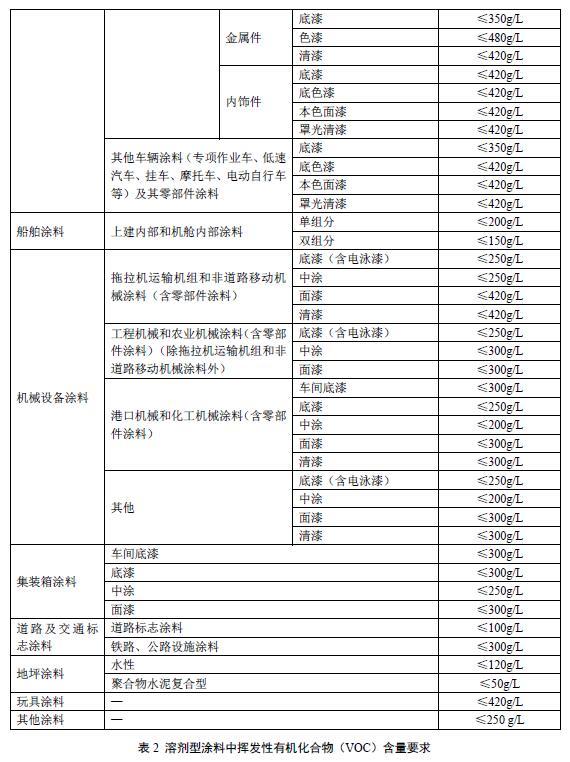

水性涂料中揮發(fā)性有機化合物（VOC）含量限值應(yīng)符合表1的要求，溶劑型涂料中揮發(fā)性有機化合物（VOC）含量限值應(yīng)符合表2的要求，無溶劑涂料中揮發(fā)性有機化合物（VOC）含量限值應(yīng)符合表3的要求，輻射固化涂料中揮發(fā)性有機化合物（VOC）含量限值應(yīng)符合表4的要求。 水性涂料所有項目均不考慮水的稀釋比例。其他類型涂料按產(chǎn)品明示的施工配比混合后測定。如多組分的某組分使用量為某一范圍時，按照產(chǎn)品施工配比規(guī)定的最大比例混合后進行測定。當(dāng)涂料產(chǎn)品適用于多種場合時，按指標(biāo)最嚴(yán)格的指標(biāo)要求執(zhí)行。

廢氣處理設(shè)備 - 有機廢氣處理設(shè)備 - 工業(yè)廢氣治理領(lǐng)航者-上海乾瀚環(huán)保歡迎您!

乾瀚環(huán)保整理編輯，部分內(nèi)容來源互聯(lián)網(wǎng)
版權(quán)歸原作者所有，如有侵權(quán)請立即與我們聯(lián)系,我們將及時處理！
